斜頂滑座DTK

您的位置：首頁 > 模具配件 > 2024新品

型號： dtk -[待選參數]

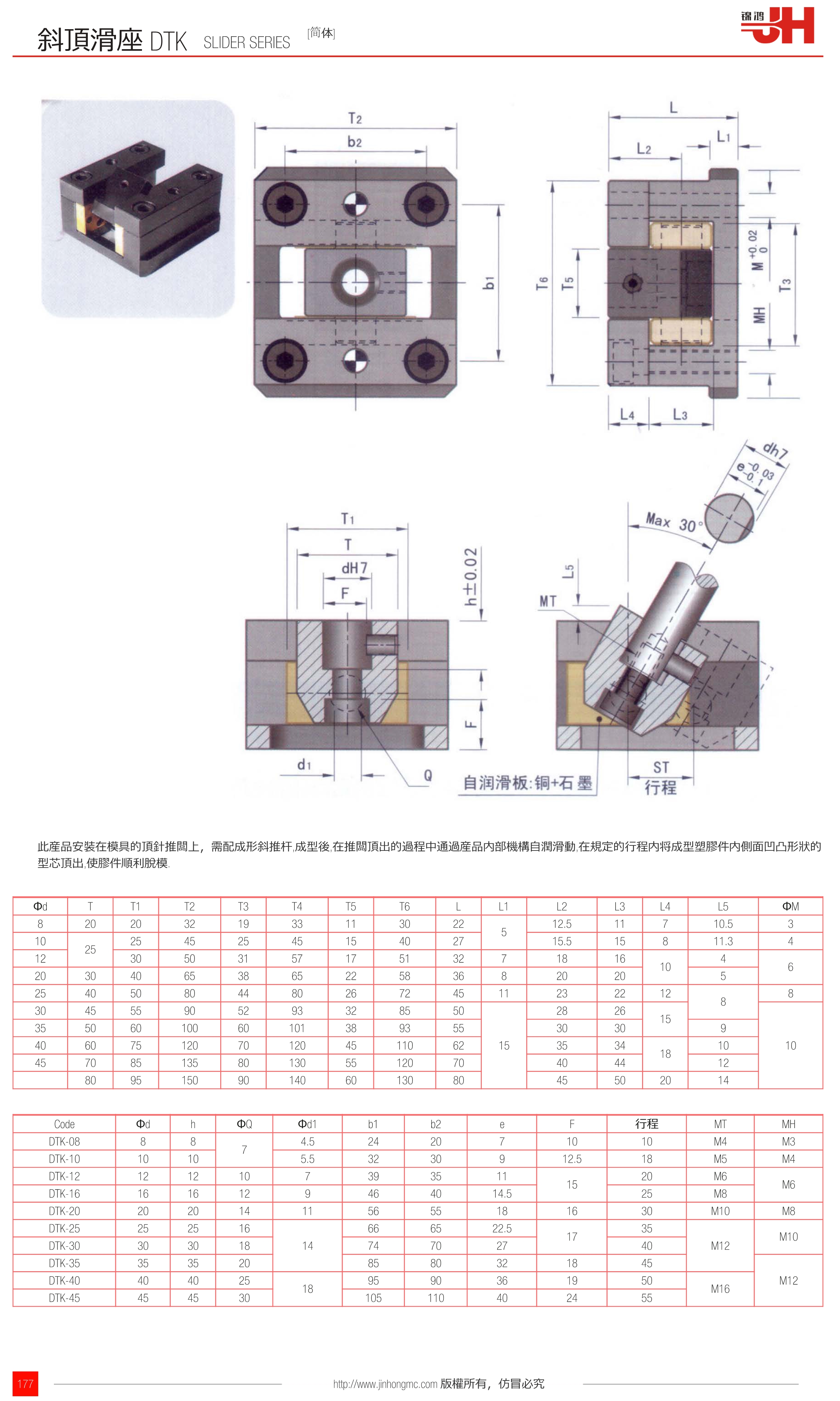

斜頂滑座 DTK

SLIDER SERIES

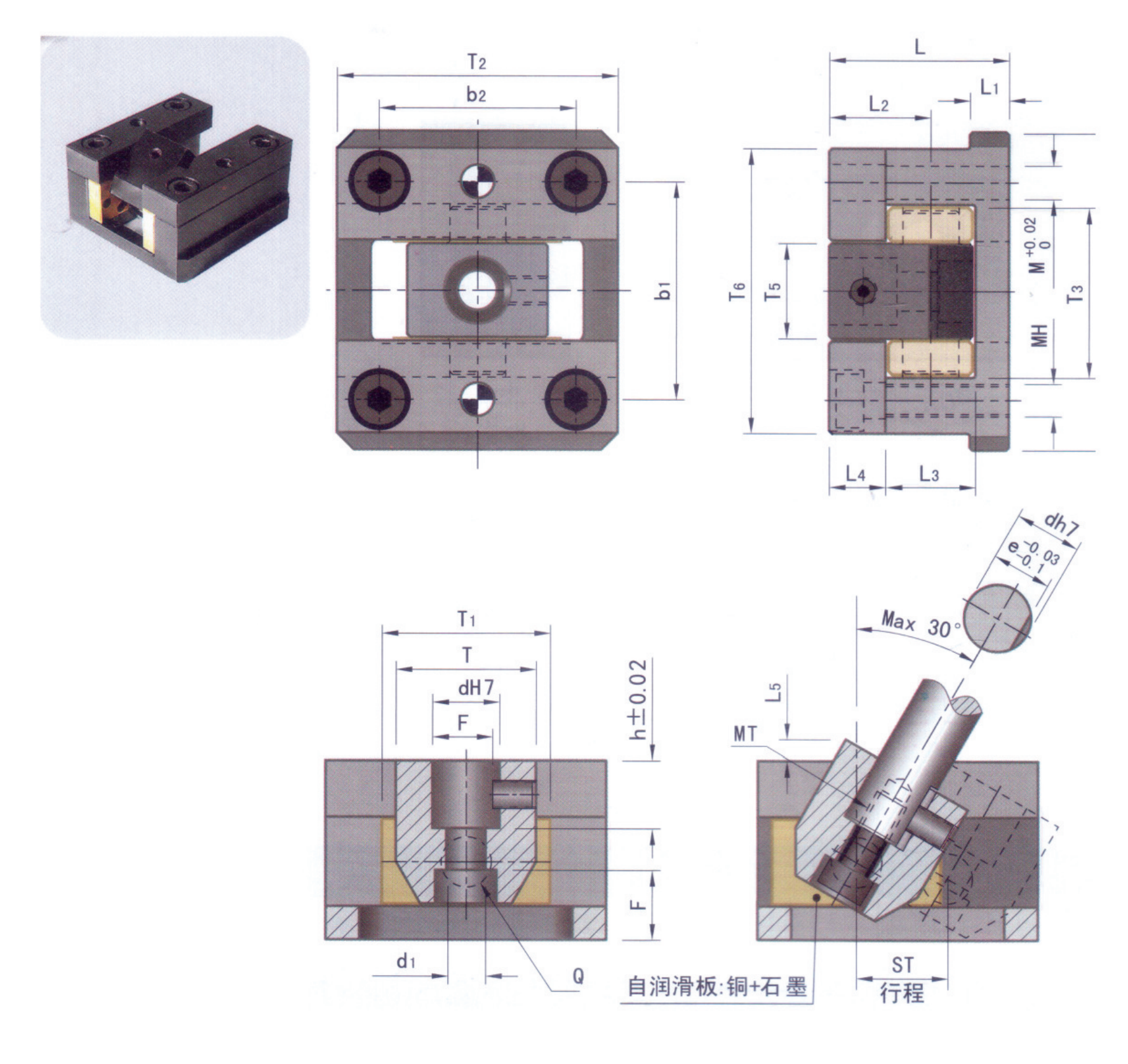

此產品安裝在模具的頂針推板上，需配成形斜推桿,成型后,在推板頂出的過程中通過產品內部機構自潤滑動,在規定的行程內將成型塑膠件內側面凹凸形狀的型芯頂出,使膠件順利脫模.

Φd	T	T1	T2	T3	T4	T5	T6	L	L1	L2	L3	L4	L5	ΦM
8	20	20	32	19	33	11	30	22	5	12.5	11	7	10.5	3
10	25	25	45	25	45	15	40	27	5	15.5	15	8	11.3	4
12	25	30	50	31	57	17	51	32	7	18	16	10	4	6
20	30	40	65	38	65	22	58	36	8	20	20	10	5	6
25	40	50	80	44	80	26	72	45	11	23	22	12	8	8
30	45	55	90	52	93	32	85	50	15	28	26	15	8	10
35	50	60	100	60	101	38	93	55		30	30	15	9
40	60	75	120	70	120	45	110	62		35	34	18	10
45	70	85	135	80	130	55	120	70		40	44	18	12
	80	95	150	90	140	60	130	80		45	50	20	14

Code	Φd	h	ΦQ	Φd1	b1	b2	e	F	行程	MT	MH
DTK-08	8	8	7	4.5	24	20	7	10	10	M4	M3
DTK-10	10	10	7	5.5	32	30	9	12.5	18	M5	M4
DTK-12	12	12	10	7	39	35	11	15	20	M6	M6
DTK-16	16	16	12	9	46	40	14.5	15	25	M8	M6
DTK-20	20	20	14	11	56	55	18	16	30	M10	M8
DTK-25	25	25	16	14	66	65	22.5	17	35	M12	M10
DTK-30	30	30	18		74	70	27	17	40		M10
DTK-35	35	35	20		85	80	32	18	45		M12
DTK-40	40	40	25	18	95	90	36	19	50	M16
DTK-45	45	45	30	18	105	110	40	24	55	M16

歡迎咨詢斜頂滑座DTK 產品相關問題，咨詢電話 ? 0769-87330001轉8802，或咨詢?cè)诰€客服 (工作日：8:30-18:00)。
